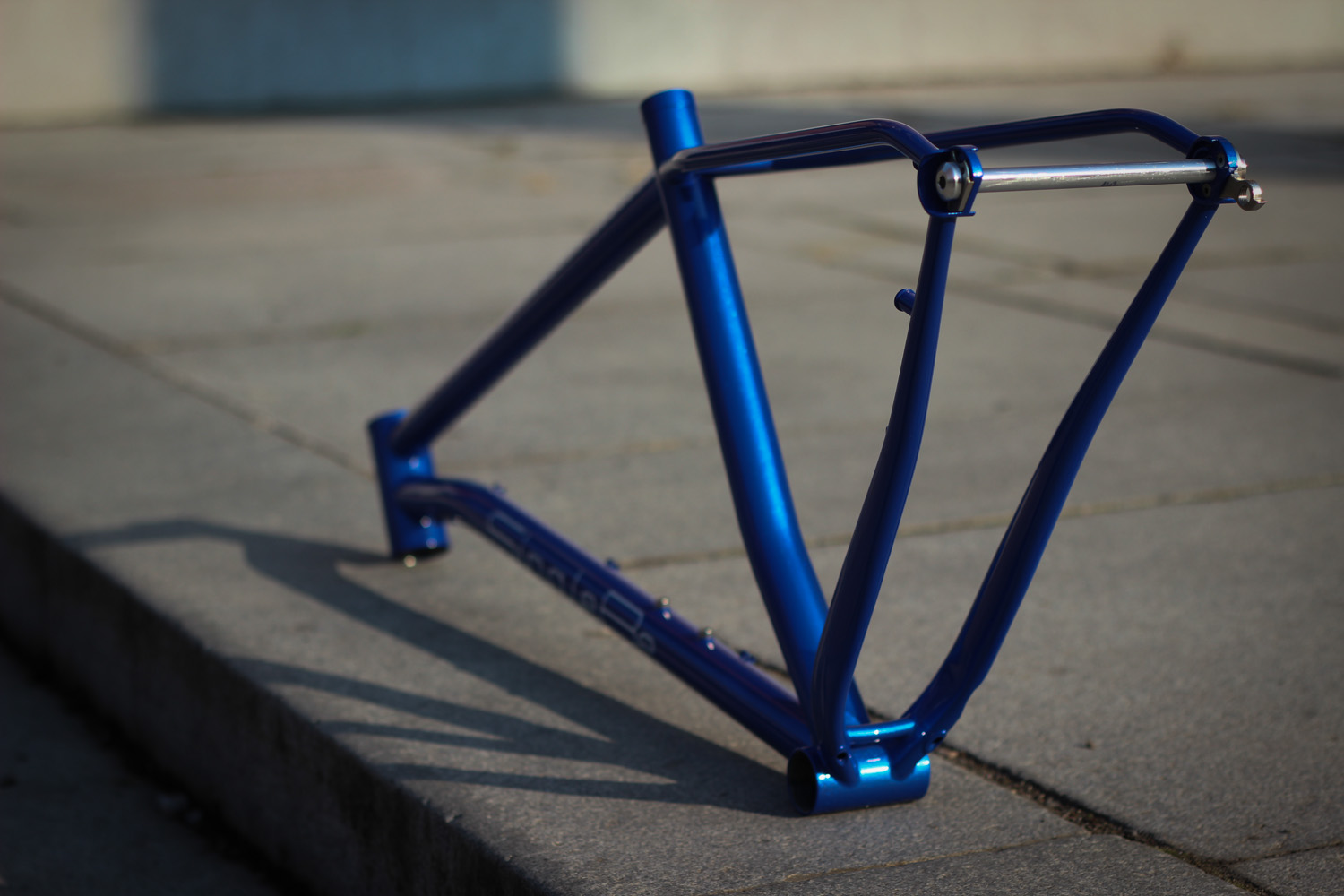

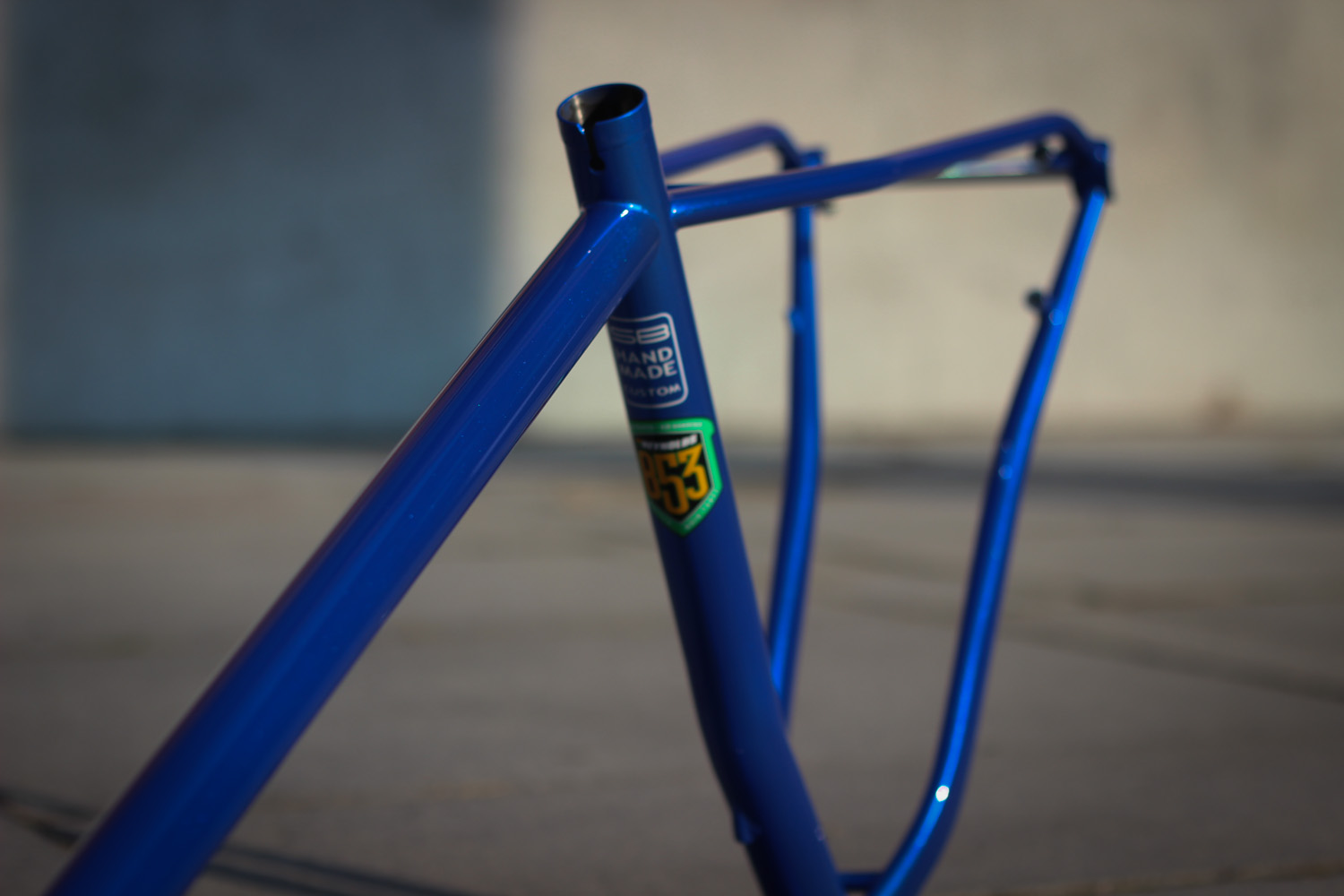

Trailově orientovaný rám 29er s prohnutou spodní rámovou trubkou z materiálu Reynols 853. Rám je lakovaný modrou barvou, odstín RAL5002 s perleťovým efektem.

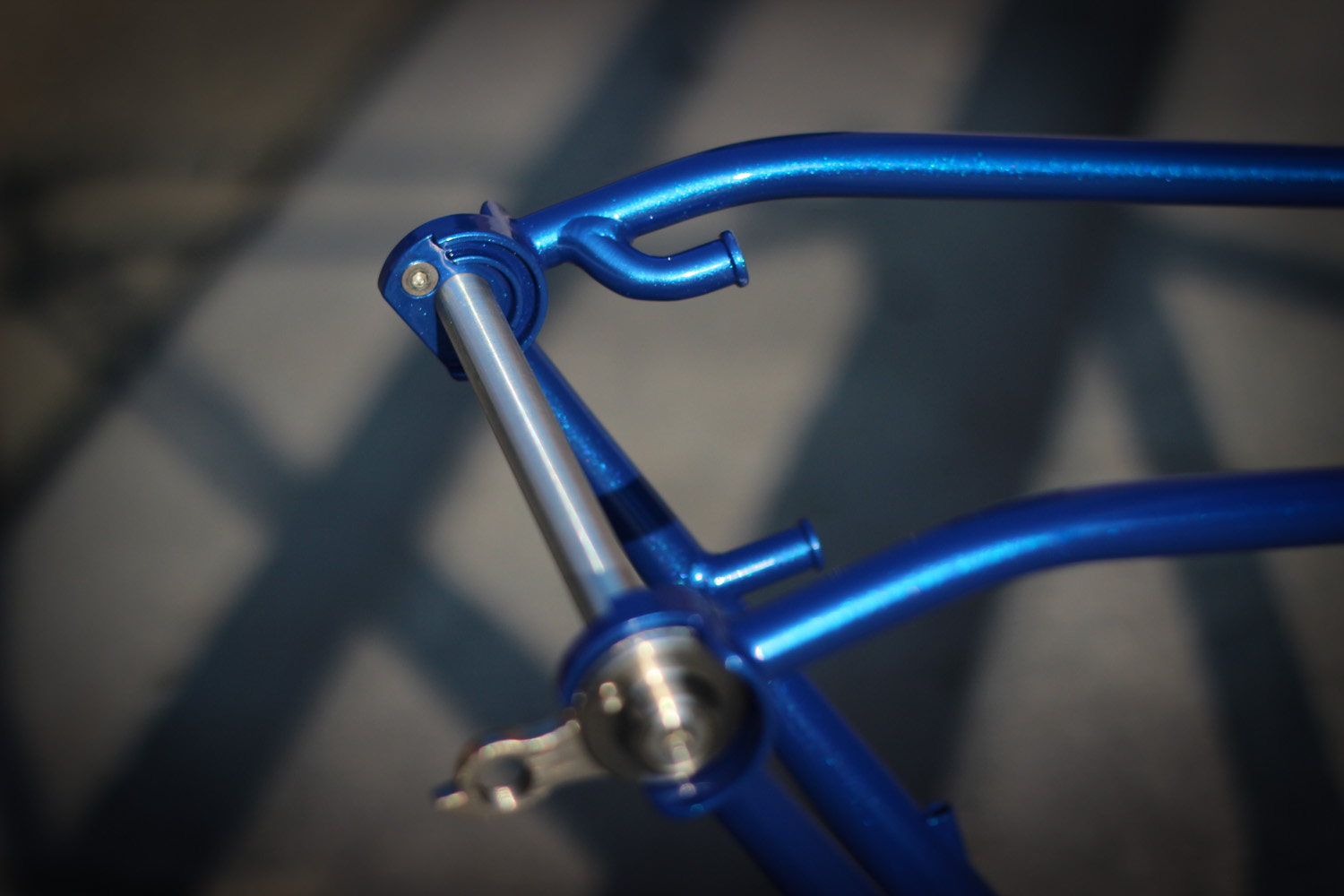

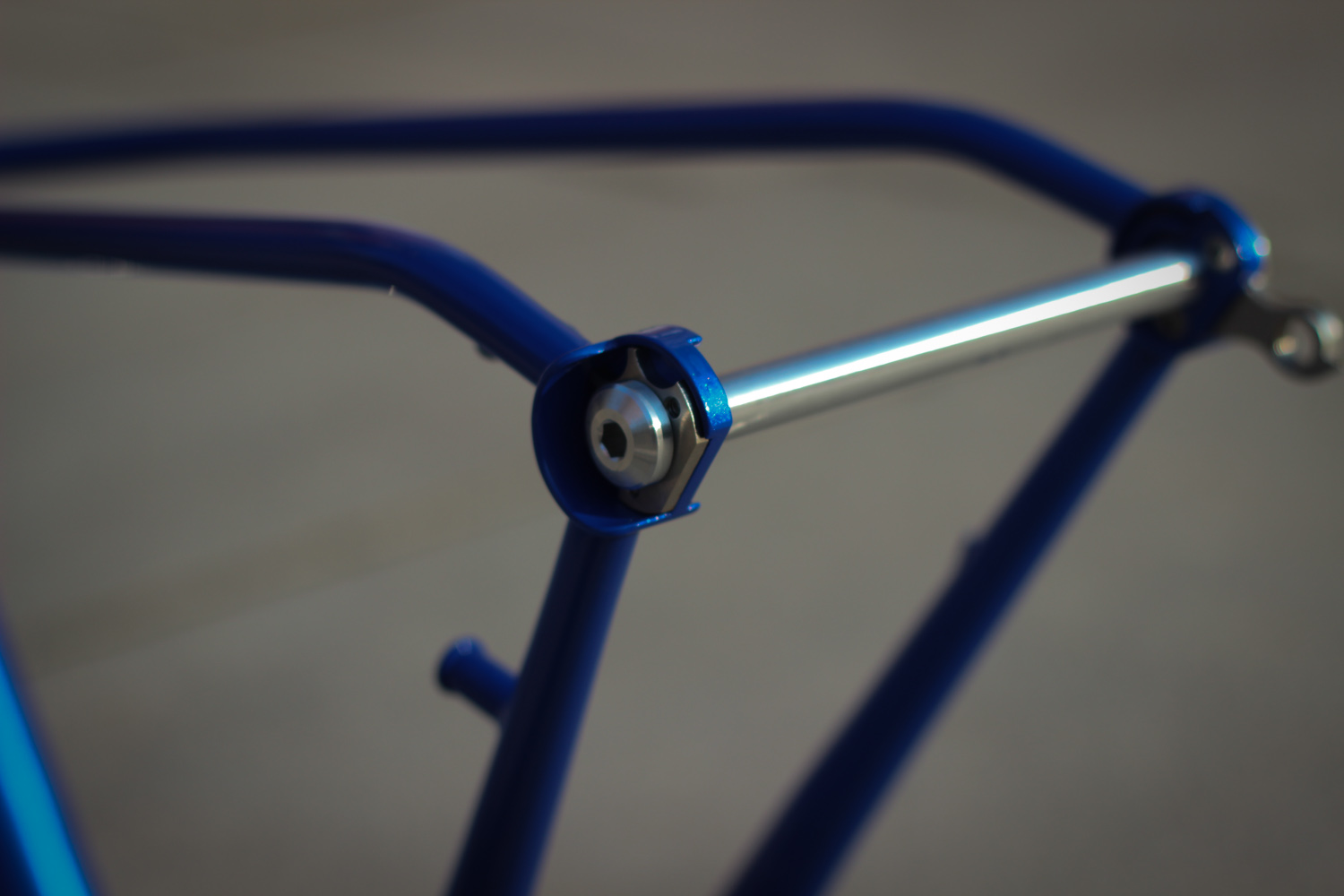

Zadní patky s roztečí 142×12 a s pevnou osou vlastní výroby SingleBe. Uchycení brzdy uvnitř zadního trojúhelníku – PM – Post Mount.
Nerezové vložky v patkách zabrání poškození laku při utahování zadní osy.

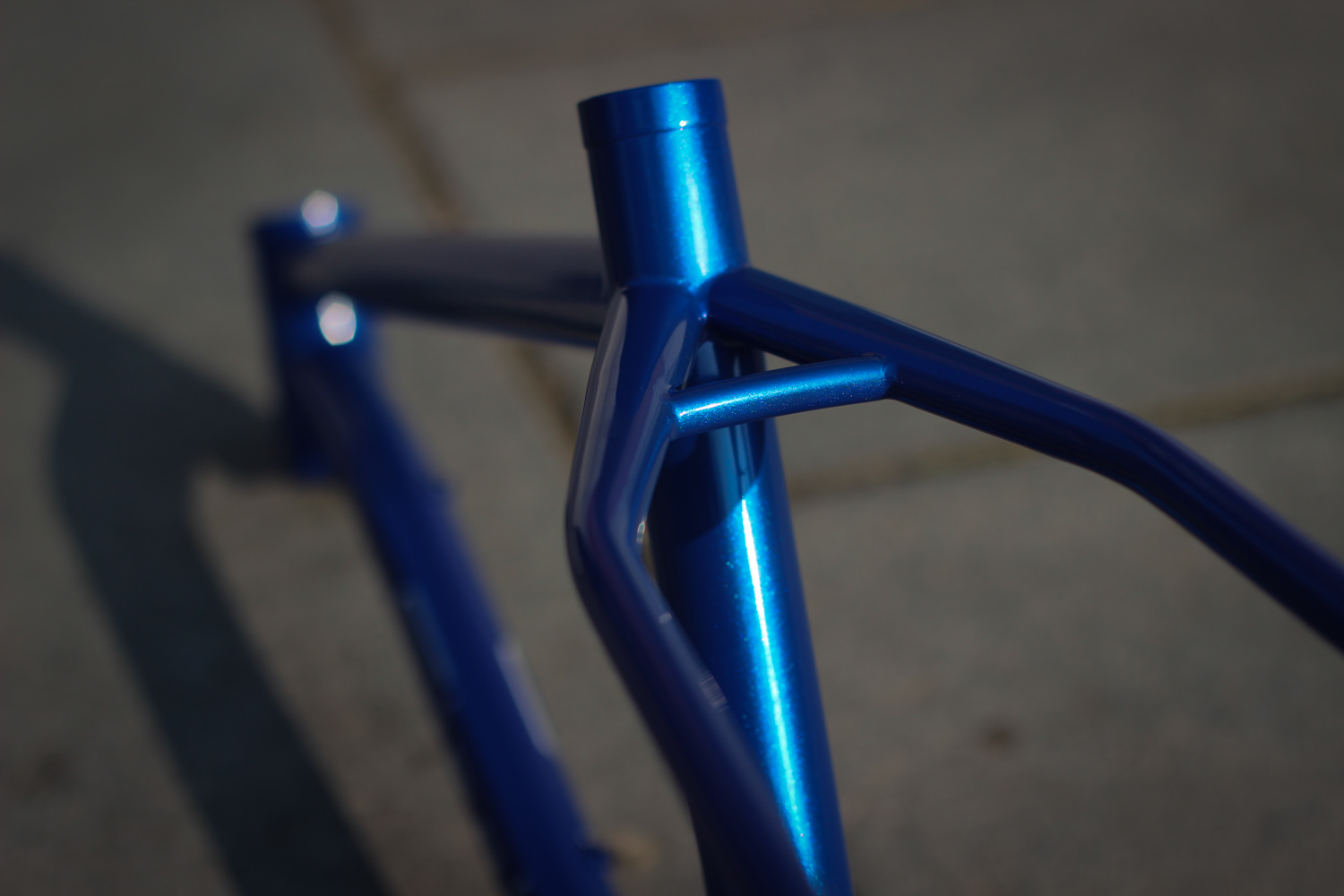

Zadní vzpěry Dedacciai ZeroEvo přinášejí dostatečnou prostupnost pro široký zadní plášť rozměru až 29×2.3″. Naletovaný límeček na sedlové trubce pro standartní objímku průměru 34.9 mm.

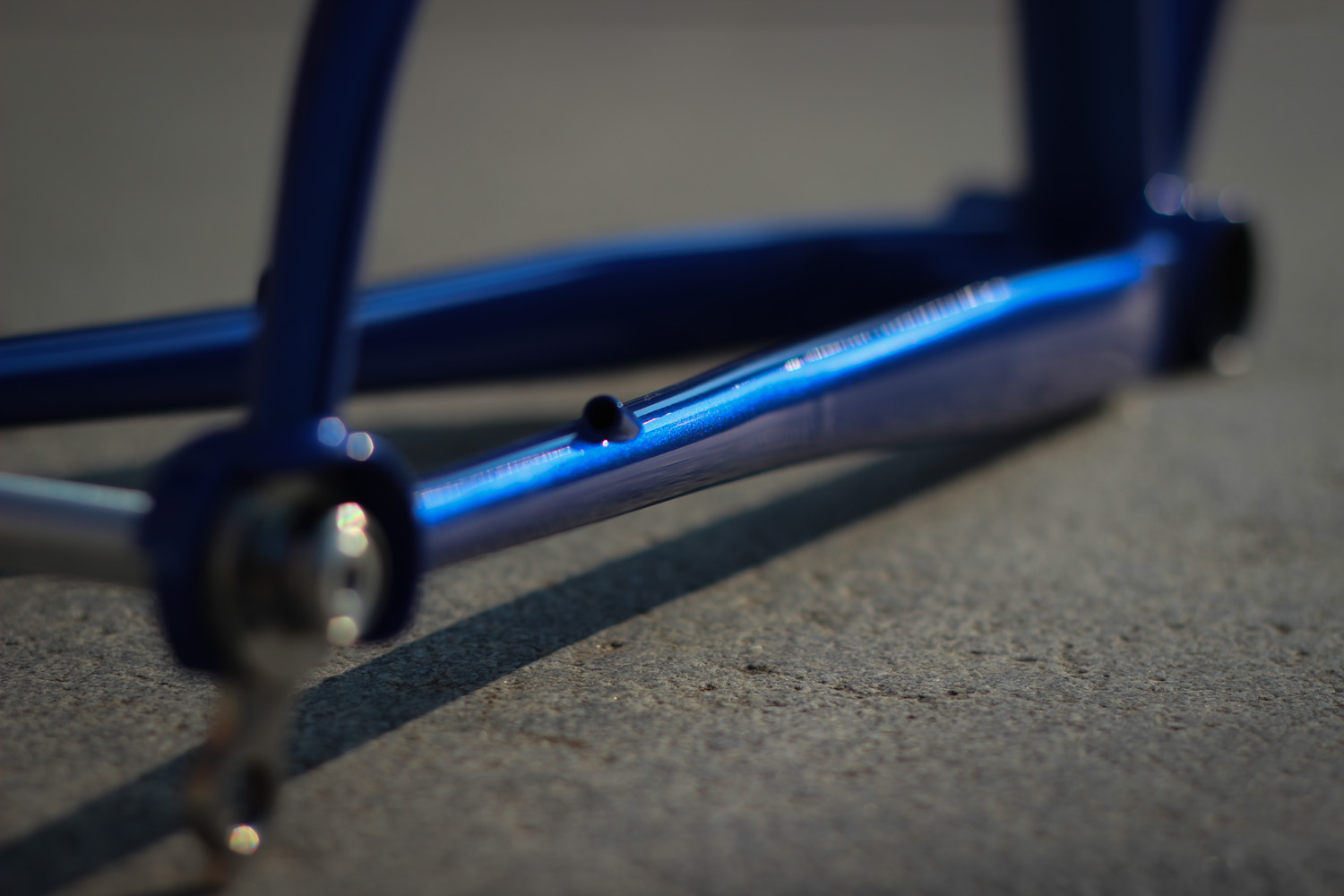

Vnitřní vedení pro přehazovačku i pro zadní brzdu. Rám je kompatibilní pouze s pohonem 1×10-11sp.
| Materiál | Reynolds 853 (Dedacciai ZeroEvo stays) |
|---|---|
| Hlavové složení | IETS44 |
| Střed | BSA, 73 |
| Vedení lanek a hadiček vnitřkem | vnitrřní, příprava na telesk. sedlovku s vnitřním vedením |
| Max. šíře pláště | 29x2.3 |
|---|---|
| Patky | 142x12, SingleBe AL axle |
| Kompatibilita | 1x11 |
| Barva | RAL 5002, perleť |

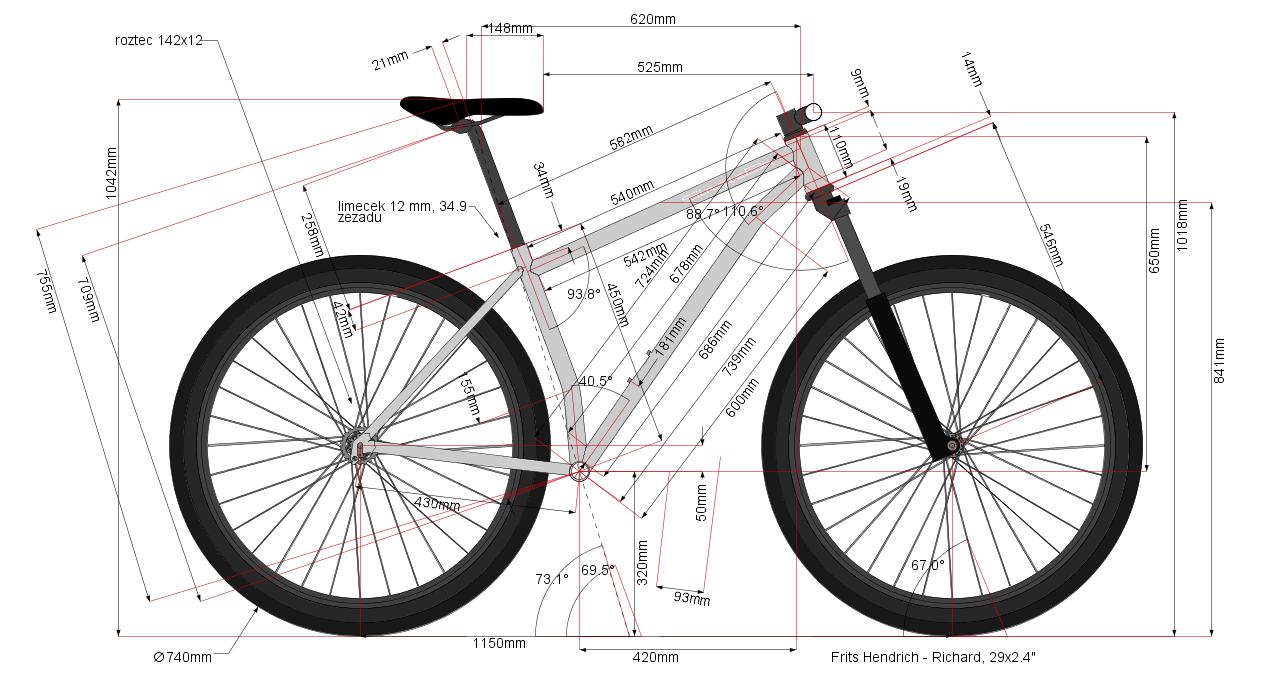

| Horní rámová trubka - aktuální (B) | 582 mm |
|---|---|
| Horní rámová trubka - efektivní (C) | 620 mm |
| Hlavová trubka (D) | 110 mm |
| Sedlová trubka (A) | 450 mm |
| Zadní stavba (E) | 430 mm |
| Úhel hlavové tr. (G) | 67° |
| Úhel sedlové tr. (F) | 73.1° (efektivní) |
| Úroveň středu | - 50 mm |
| Výška středu | 320 mm |
| Předpokl. výška vidlice | 546 mm |
| Rozvor | 1150 mm |
